系統概述
隨著油田工藝技術的不斷發展和完善，傳統的人工抄表和人傳車送的工作方式，已遠遠滿足不了現場資料錄取的需要。為了準確地錄取現場資料，實現自動化地面計量；為了及時快速地傳遞資料, 提高現場資料傳遞的實時性和連續性，采用了現場數據采集網絡系統。

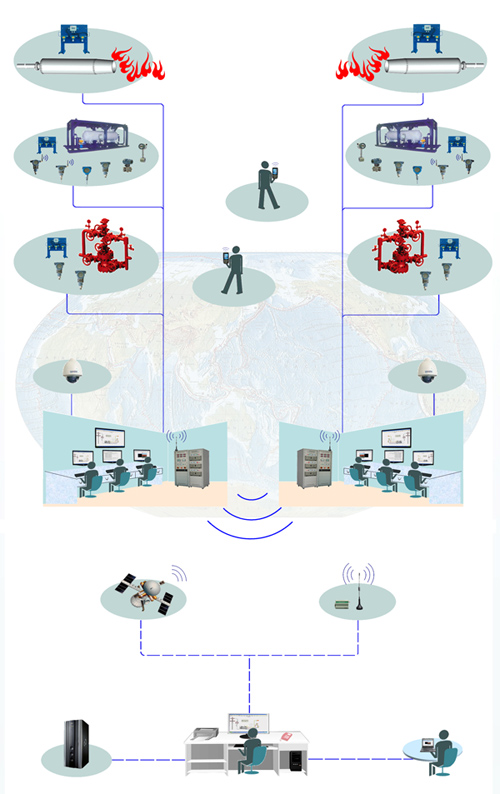

現場數據采集網絡系統，就是在前線施工現場裝備現場數據采集儀，實現現場各類資料數據的自動采集和錄入；前線分站與基地總站之間通過無線網絡傳輸系統(GPRS、CDMA、3G、衛星)將現場數據采集儀自動采集和錄入的現場數據實時傳輸?shù)交乜傉�；基地總站利用專用服�?wù)器、因特網、局域網與網絡終端連接，系統上實現現場資料采集的無線網絡和基地有線網絡的結合，從而形成現場數據采集網絡系統。

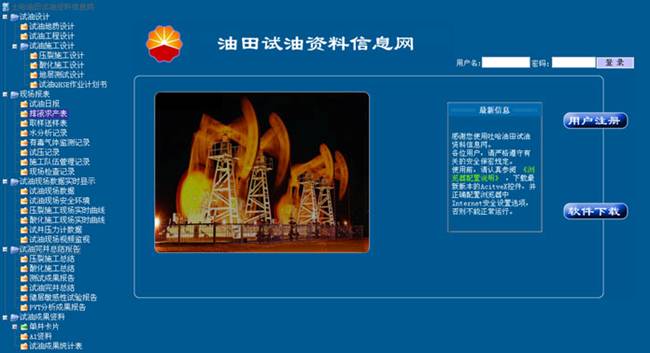

現場數據采集儀自動采集和錄入的數據，通過無線網絡傳輸系統傳輸?shù)交乜傉痉⻊?wù)器上�？傉痉⻊�(wù)器上有服務器專用軟件、有網站軟件，網絡內的授權終端可以通過網站，瀏覽享受服務。無論是業務管理人員、技術管理人員還是生產指揮人員，只要你在因特網或局域網內，只要你有授權，你就可以在辦公室、家里或異地，通過連網計算機，以瀏覽網頁的方式隨時了解和掌握前線施工現場的各種資料數據。
網絡系統構成
前線分站
前線分站，也就是現場數據采集系統，由現場數據采集儀、總線電纜、智能變送器、智能流量儀表、視頻攝像機、無線網絡傳輸系統及系統軟件等組成。
現場數據采集系統，基于現場總線技術，利用總線智能變送器、智能流量儀表、視頻攝像機等電子儀器儀表，結合計算機技術和先進的數據采集軟件，實現現場數據的自動采集和錄入。
◆ 現場主流程采集數據：井口、油嘴管匯、ESD、除砂器、計量罐、加熱爐、三相分離器以及計量間、油氣集輸中轉站等地面計量設備的壓力、溫度、油氣水產量等上百個現場數據。
◆ 現場輔助流程采集數據：可以包括多個監測模塊。大氣安全環境監控模塊可實時監測井場空氣中的硫化氫、二氧化碳、可燃?xì)怏w等有毒有害氣體并超限報警；硫化氫、二氧化碳在線監測模塊可實時監測地面流程管內的硫化氫、二氧化碳含量并超限報警；井內出砂監測模塊可實時監測井內出砂情況；設備監控模塊可監測井場設備的壓力、溫度和其它參數。輔助流程數據采集共能采集幾十個現場數據。
◆ 現場視頻圖象：4 路視頻監控。
◆ 無線網絡傳輸：數據采集儀自動采集和錄入的數據，可通過無線遠程傳輸系統實時傳輸?shù)交乜傉荆诨乜傉鞠到y(tǒng)上發布。
基地總站

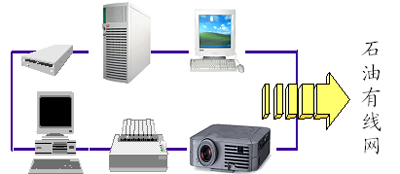

基地總站由寬帶因特網、局域網、硬件防火墻、網絡數據交換機、總站服務器、網站服務器、網絡終端機、UPS以及總站服務器軟件、網站軟件、網絡終端軟件等組成。
總站軟件包由主流程數據采集數據庫、輔助流程數據采集數據庫、現場視頻數據庫、現場其它資料數據庫、數據庫管理軟件、服務器網站軟件、網絡終端軟件等組成 。
